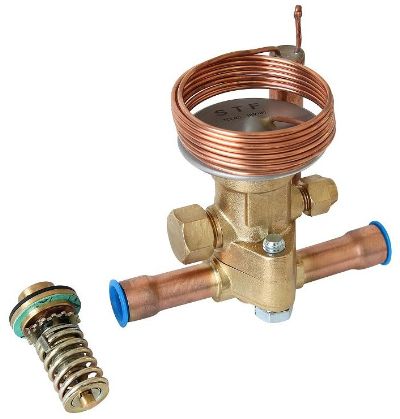

TCLE系列热力膨胀阀

更新时间:TCLE系列热力膨胀阀

已被浏览:

详细介绍

概述

TCLE/TRFE系列热力膨胀阀是分拆式膨胀阀,适用于空调、商业制冷、运输空调及冷冻等广泛领域。

特点

拼接式结构简单易修,只需旋下固定螺栓,就可更换动力头与阀芯。

稳定的过热度有卓越表现。

可提供MOP(马达过载保护)功能。

可提供各种接管尺寸和形式。

适用R22, R134a, R407C, R404A/R507冷媒等介质。

特殊要求请与上恒联系

膨胀阀产品命名方式:

 例:



制冷剂代号(Refrigernt code):

     H(R22)    R(R502)

     M(R134a) N(R407C) S(R404A/R507)

选型表格Technical data

R134a

R22

R407C

R404A/R507

型号

(Model)

名义容量

Nominal capacity

(KW)

型号

(Model)

名义容量

Nominal capacity

(KW)

型号

(Model)

名义容量

Nominal capacity

(KW)

型号

(Model)

名义容量

Nominal capacity

(KW)

TCLE

1/4M

1.20

TCLE

1/2H

1.76

TCLE

1/2N

1.68

TCLE

1/3S

1.17

TCLE

3/4M

2.29

TCLE

1H

3.52

TCLE

1N

3.49

TCLE

2/3S

2.35

TCLE

1-1/2M

4.93

TCLE

2H

7.04

TCLE

2N

7.00

TCLE

1-1/2S

5.28

TCLE

2-1/2M

10.91

TCLE

3H

10.55

TCLE

3N

10.23

TCLE

2S

7.04

TCLE

3-1/2M

14.08

TCLE

5H

17.60

TCLE

5N

16.80

TCLE

3-1/2S

12.32

TCLE

5-1/2M

19.36

TCLE

7-1/2H

26.40

TCLE

7-1/2N

25.75

TCLE

5S

17.60

TCLE

7-1/2M

26.05

TCLE

10H

35.20

TCLE

10N

34.78

TCLE

7S

24.64

TCLE

9M

30.72

TCLE

12H

42.24

TCLE

12N

41.85

TCLE

8-1/2S

29.92

TRFE

11M

38.72

TRFE

14H

49.28

TRFE

14N

47.93

TRFE

10S

35.20

TRFE

13M

45.76

TRFE

18H

63.36

TRFE

18N

61.59

TRFE

12S

42.24

TRFE

16M

56.32

TRFE

22H

77.44

TRFE

22N

75.88

TRFE

15S

52.80

TRFE

19M

66.36

TRFE

26H

91.52

TRFE

26N

90.79

TRFE

18S

63.36

TRFE

25M

84.48

TRFE

35H

123.20

TRFE

35N

121.9

TRFE

25S

88.00

TRFE

31M

105.60

TRFE

45H

158.40

TRFE

45N

156.78

TRFE

32S

112.64

TRFE

45M

147.84

TRFE

55H

193.60

TRFE

55N

191.41

TRFE

38S

133.76

TRFE

55M

193.60

TRFE

75H

264.00

TRFE

75N

262.50

TRFE

52S

183.04

TRFE

68M

228.80

TRFE

100H

352.00

TRFE

100N

350.17

TRFE

70S

246.40

TRFE

80M

280.60

TRFE

120H

420.70

TRFE

120N

416.70

TRFE

84S

295.70


注:名义制冷量是基于蒸发温度te=4.4℃,冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。

Note:Nominal capacity is based on evaporating temperature te=4.4℃, condensing temperature tc=40℃,and refrigerant temperature ahead of valve t1= 37.8℃.

注:如需其它工作特性和规格产品,请与本公司接洽联系。

Note:If you have special requirement,please contact us

过热度调节

出厂过热度设定为3.4K,静过热度调节范围2~8K。

逆时针转动调节杆一圈,过热度减少0.3K。

外形尺寸Dimensions

型号

Model

接管形式

Form of connection

标准接管

Connecting size

A

mm

B

mm

C

mm

D

mm

E

mm

F

mm

G

mm

H

mm

I

mm

毛细管长度

Capillary length

进口

Inlet

出口

Outlet

TCLE

直通式

Straight-thru

∅16 ODF

或5/8

∅16 ODF

或5/8

94

65

65

30.5

17

122

∅13

62

44.5

1.5m

直角式

Angle

∅16 ODF

或 5/8

∅16 ODF

或5/8

138

65

65

30.5

61

122

∅13

62

44.5

TRFE

直通式

Straight-thru

∅22 ODF

或7/8

∅22 ODF

或7/8

138

55

49

44

90

122

∅13

65

44.5

1.5m

3m

∅28.5 ODM

或1-1/8

∅28.5 ODM

或1-1/8

直角式

Angle

∅22 ODF

或7/8

∅22 ODF

或7/8

138

55

49

44

90

122

∅13

65

44.5

∅28.5 ODM

或1-1/8

∅28.5 ODM

或1-1/8

法兰式

Flange

∅33X3.5

∅33X3.5

123

115

85

111

∅35

122

∅13

--

--

注:毛细管长度有特殊要求可与本公司接洽联系。

Note:If you have special requirement,please contact us.
