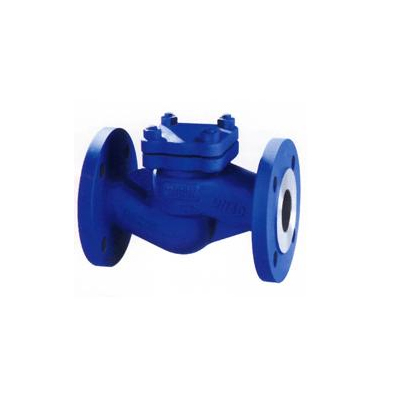

德标升降式止回阀 H41H

更新时间:德标升降式止回阀 H41H

已被浏览:

详细介绍

产品简介:
德标升降式止回阀结构长度标准采用DIN3202,法兰标准采用DIN2543-DIN2546设计制造,结构合理,性能优良,造型美观。德标升降式止回阀结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。
工作原理:
当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。
产品特点:
1、动作灵敏、密封性能好。
2、整体结构、简单紧凑、造型美观。
3、使用寿命长、可靠性高。
4、其结构与截止阀相似,阀体和阀瓣与截止阀相同,密封更牢靠。
设计标准:
☆设计和制造标准按照: DIN3356 ;
☆结构长度按照: DIN3202;
☆法兰端尺寸按照:DIN2543-2545或可选
☆对焊端尺寸按照:DIN3239
☆检验和测试按照: DIN3230

技术规范:

结构形式 ConstructionDIN3356
结构长度 face to face dimensionDIN3202
连接法兰 flanged endsDIN2543-2546
试验和检验 test&inspectionDIN3230-75


产品性能规范:

公称压力(MPa)
nominal pressure
壳体试验压力(MPa)
shell test
密封试验压力(MPa)
sealing test
适用温度(℃)
suitable temp
适用介质
suitable madium
1.62.41.76-20℃-350℃水、蒸汽、油品等
water,steam,oil,etc.
2.53.752.75
4.06.04.4

主要零部件材质:

序号NO.名称part name材质material
1阀体bodyGS-C25、CF8、CF3
2阀瓣disc2CR13、F304、F316
3金属垫片 Metal spiral wound gasket石棉+不锈钢
Asbestos+stainless steel、PTFE
4阀盖bonnetGS-C25、CF8、CF3
5六角螺母 Hexagon nutASTMA193 2H、A193-8、A193-8M
6双头螺栓boltASTMA193 B7、A193-B8、A193-B8M

H41H-16

压力等级
pressure
PN16
口径size1520253240506580100125150200250300
L130150160180200230290310350400480600730850
H707080808595110130155165215285325365
Kv5.77.811.817.927.948.577.610916825138966410171446
重量(kg)Weight2.43.03.85.77.410.315.220.4314969132198278


H41H-25

压力等级
pressure
PN16
口径size1520253240506580100125150200250300
L130150160180200230290310350400480600730850
H707080808595110130155165215285325365
Kv5.77.811.817.927.948.577.610916825138966410171446
重量(kg)Weight2.43.03.868111621325170136318330


H41H-40

压力等级
pressure
PN16
口径size1520253240506580100125150200250300
L130150160180200230290310350400480600730850
H707080808595110130155165215285325365
Kv5.77.811.817.927.948.577.610916825138966410171446
重量(kg)Weight2.43.03.87.110.412.722.528406490170240370
