HDL-LUGB涡街流量计

更新时间:HDL-LUGB涡街流量计

已被浏览:

详细介绍

HDL-LUGB涡街流量计

   一、涡街流量计原理

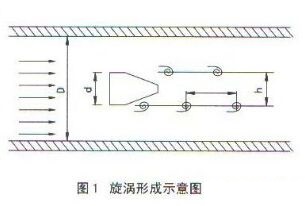

在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,如图(一)所示。

在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。

图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式: 式一

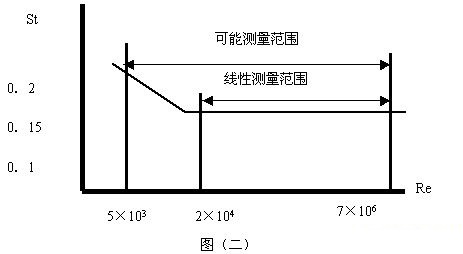

图(二)在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量,式二。


f=St.V/〔(1-1.25d/D)d〕

Q=3600f/K或M=ρ3600 f/K

式中:f-发生体一侧产生的卡门旋涡频率

式中:K=仪表常数(1/m³)。

St-斯特罗哈尔数

M=质量流量

V-流体的平均流速

Q=体积流量(m³/h)

d-柱体流面宽度

ρ=介质密度(kg/m³)

D-管道内径

F=频率Hz

    二、涡街流量计技术参数

公称通径(mm)

15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公称压力(MPa)

DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)

介质温度(℃)

压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)

本体材料

1Cr18Ni9Ti,(其它材料协议供货)

允许振动加速度

压电式:0.2g      电容式:1.0~2.0g

精确度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范围度

1:6~1:30

供电电压

传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA

压力损失系数

符合JB/T9249标准 Cd≤2.4

防爆标志

本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5

防护等级

普通型IP65     潜水型 IP68

环境条件

温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω



三、涡街流量计产品选型:



型    谱

说    明

ADL-LUG


涡街流量仪表

检测

B

压电式传感器

方式

E

电容式传感器

通径


DN

15~1000

单位:mm

连接方式


1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

测量介质


2

液体

3

气体

4

蒸汽

使用环境


P

普通型

B

防爆型

输出信号


1

脉冲输出

2

24V,4~20mA电流输出
液晶显示

3

RS-485通讯

4

电池供电,不带补偿

5

温压补偿一体,
24V,4~20mA电流输出型

6

温压补偿一体,电池供电型

选型

例如: HPLUGB-DN5024P6 满管型压电式涡街流量仪表,通径DN50,法兰卡装

说明

型连接,介质为蒸汽,温压补偿一体,24V,4~20mA电流信号输出,液晶显示




  四、涡街流量计安装要求:

1、涡街流量计可安装在室内或室外。如安装在地井里,且有水淹的可能,应选择潜水型传感器或变送器。

2、涡街流量计在管道上可以水平,垂直或倾斜安装,但当测量液体时,管道内必须充满液体。因此在垂直或倾斜管道上安装涡街流量计,液体的流动方向应自下向上。

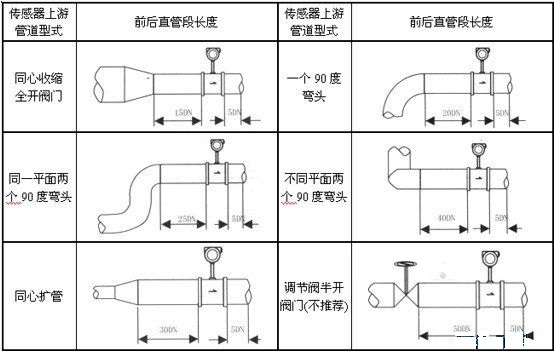

3、涡街流量计的上游侧和下游侧应留有较长的直管段,要求的上下游直管段长度随管道状况不同而异。涡街流量计的上游应尽量避免安装调节阀或半开阀门,应将调节阀或半开阀门安装在流量计下游5D以后。

4、安装涡街流量计的管道内径必须与流量计内径一致,否则必须变径。

5、在设计管道时,传感器或变送器的上端最少应留500mm的空间,以方便调试和检修。
