电动对夹式软密封蝶阀D972X-16

更新时间:电动对夹式软密封蝶阀D972X-16

已被浏览:

详细介绍

产品特点
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

主要结束参数


公称通经DN(mm)

50~2000

50~1600

公称药理PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


主要零部件材料


零件名称

材料

阀体

WCB、QT4500、HT200、HT250

蝶板

WCB、QT4500、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨


执行标准


制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

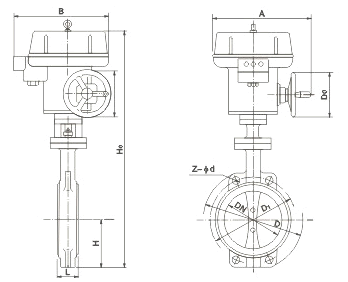

WBEX(D972X)-6/10/16电动对夹式软密封蝶阀主要外形连接尺寸 单位:mm


DN

L

H

H1

A

B

ФD

0.6MPa

1.0MPa

1.6MPa

50

43

77

443

125

125

88

99

99

65

46

85

463

125

125

108

118

118

80

46

95

483

125

125

124

132

132

100

52

105

498

125

125

144

156

156

125

56

129

682

325

245

174

184

184

150

56

132

736

325

245

199

211

211

200

60

165

800

325

245

254

266

266

250

68

197

895

363

313

309

319

319

300

78

234

956

363

313

363

370

370

350

78

283

1029

363

313

413

429

429

400

102

325

1103

363

313

463

480

480

450

114

369

1186

465

469

518

530

548

500

127

404

1280

546

431

568

582

609

600

154

470

1321

546

556

667

682

720

700

165

503

1431

546

556

772

794

794

800

190

571

1542

546

556

878

901

901

900

203

621

1800

617

706

978

1001

1001

1000

216

702

2363

632

706

1078

1112

1112

1200

254

818

2583

632

706

1295

1328

1328
