气动闸阀Z641F-25C

更新时间:气动闸阀Z641F-25C

已被浏览:

详细介绍

用途及使用范围
Z6S41系列气动带手动楔式闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。
为了配合用户实现操作自动化,本公司除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造,将双缸气动执行机构部分安装在手动闸阀的阀体大盖上,即可构成双缸式气动-手动两用闸阀。
由于其技术先进,性能可靠,操作切换和维修方便,已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

主要性能参数

公称压力:1.6,2.5.4.0.6.4MPa
使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
公称通径:DN50~800mm
阀体材质:304.306.316L.WCB.HT200
连接法兰:JB/T79.GB913.HG20592
适用介质:空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式:切断型,调节型,手动控制
电源电压:220VAC、24VAC
输入信号:4~20mA/1~5VDC
0~20mA/0~10VDC

型号

Z6S41H-25

Z6S41H6

Z6S41T0

公称通径DN(mm)

50~600

40~400

40~400

适用介质

水、蒸气
、油品

水、蒸气

水、蒸气

最高介质温度(℃)

425

425

200

气缸工作压力(表)MPa

0.4~0.6

性能规范

1、阀体性能


型号

公称压力PN(MPa)

阀体试验压力
PN(MPa)

工作温度(℃)

120

200

225

250

300

350

400

425

强度试验

密封试验

工作压力P(MPa)

Z6S41T0

1.6

2.4

1.6

-

1.6

-

1.5

1.3

1.2

1.0

0.9

Z6S41H-25

2.5

3.8

2.5

-

2.5

-

2.3

2.0

1.8

1.6

1.4

Z6S41H-40

4.0

6.0

4.0

-

4.0

-

3.6

3.2

2.8

2.6

2.2

Z6S41H-64

6.4

9.6

6.4

-

6.4

-

5.7

5.2

4.6

3.8

3.6


2、气缸性能


型号

公称压力
PN(MPa)

气缸密封试验压力
PN(MPa)

气缸工作压力
PN(MPa)

Z6S41T0
Z6S41H-25
Z6S41H-40
Z6S41H-64

0.6

0.6

0.4~0.6


3、耗气量
[净化压缩空气压力:0.4MPa(表)]      闸阀的气缸单程耗气量(以压缩空气体积计算)


气缸直径D(mm)

50

80

100

150

200

250

300

350

400

耗气量(m)

0.0023

0.0029

0.0033

0.0084

0.0169

0.0198

0.0320

0.0636

0.0707


主要零件材质


阀体、阀盖、阀板

铸钢

阀体及闸板的密封面

合金钢

阀杆

不锈钢

双头螺栓

35号钢

气缸

20号无缝钢管

活塞

铸铝合金

手动螺母

青铜

密封圈

石棉橡胶板
缠绕式金属石墨垫片

活塞环及轴环

耐油橡胶○型圈

填料函

石墨石棉绳

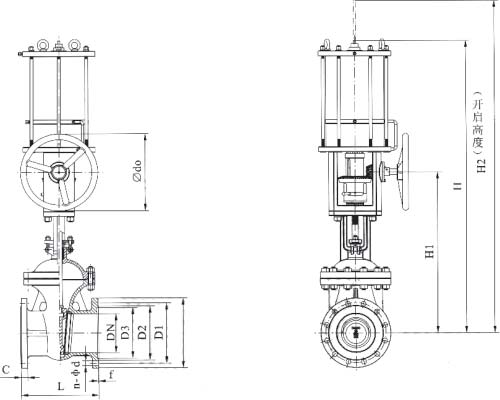

PN1.6MPa 主要连接尺寸和外形尺寸

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

16

3

250

865

160

250

48

M12×1.25

42

80

195

160

135

20

3

280

1100

160

300

88

54

100

215

180

155

20

3

300

1200

160

350

88

100

150

280

240

210

24

3

350

1380

219

400

8-23

135

200

335

295

265

26

3

400

1580

273

400

12-23

270

250

405

355

320

30

3

450

1710

273

400

12-25

M20×1.5

350

300

460

410

375

30

4

500

1880

325

500

12-25

480

350

520

470

435

34

4

550

2180

426

500

16-25

570

400

580

525

485

36

4

600

2325

459

550

16-30

900

450

640

585

545

40

4

650

2570

500

550

20-30

1560

500

705

650

608

44

4

700

2800

600

600

20-34

M24×1.5

1820

600

840

770

718

48

5

800

3010

600

600

20-41

M27×1.5

2850

PN2.5MPa 主要连接尺寸和外形尺寸

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

20

3

250

865

160

250

48

M12×1.25

42

80

195

160

135

22

3

280

1100

160

300

88

54

100

230

190

160

24

3

300

1200

160

350

8-23

105

150

300

250

218

30

3

350

1380

219

400

8-25

190

200

360

310

278

34

3

400

1580

273

400

12-25

280

250

425

370

332

36

3

450

1710

273

400

12-30

M20×1.5

405

300

485

430

390

40

4

500

1880

325

500

16-30

535

350

550

490

448

44

4

550

2180

426

500

16-34

720

400

610

550

405

48

4

600

2325

459

550

16-34

1200

450

660

600

555

50

4

650

2570

500

550

20-34

1910

500

730

660

610

52

4

700

2800

650

600

20-41

M24×1.5

2250

600

840

770

718

56

5

800

3010

730

600

20-41

M27×1.5

3100

PN4.0MPa 主要连接尺寸和外形尺寸

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

20

3

250

890

160

300

48

M12×1.25

62

80

195

160

135

22

3

310

1150

219

350

88

130

100

230

190

160

24

3

350

1300

273

400

8-23

155

150

300

250

218

30

3

450

1450

273

400

8-25

240

200

375

320

282

38

3

550

1660

325

500

12-30

M20×1.5

280

250

445

385

345

42

3

650

1860

325

500

12-34

305

300

510

450

408

46

4

750

2010

426

500

16-34

580

350

570

510

465

52

4

850

2350

459

550

16-34

770

400

655

585

535

58

4

950

2530

600

550

16-41

1260

450

680

610

560

60

4

1050

2780

650

600

20-41

M24×1.5

1680

500

755

670

612

62

4

1150

3100

730

600

20-48

M27×1.5

2150

PN6.4MPa 主要连接尺寸和外形尺寸

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

175

135

105

26

3

250

865

160

250

4-23

M12×1.25

85

80

210

170

140

30

3

310

1170

300

300

8-23

125

100

250

200

168

32

3

350

1280

350

350

8-25

178

150

340

280

240

38

3

450

1470

400

400

8-34

305

200

405

345

300

44

3

550

1650

400

400

12-34

M20×1.5

410

250

470

400

350

48

3

650

1810

400

400

12-41

690

300

530

460

412

54

4

750

1960

500

500

16-41

770

350

595

525

475

60

4

850

2240

500

500

16-41

980

400

670

585

525

66

4

930

2450

550

550

16-48

M24×1.5

1970
