更新时间：气动内螺纹球阀Q611F-16P
已被浏览：次
用途及特点
内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
公称通径DN（mm） | 600 | |||||
公称压力PN(MPa) | 1.6 | |||||
公称压力 | 强度试验 | 2.4 | ||||
密封试验 | 1.8 | |||||
材料\材料代号 | C | P | R | |||
主 要 零 件 | 阀 体 | WCB | CF8 304 | CF8M 316 | ||
球 体 | WCB | CF8 304 | CF8M 316 | |||
阀 杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||||
填 料 | 聚四氟乙烯 柔性石墨 | |||||
适 用 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
适用温度 | -28℃ - 350℃ | |||||
执行器 | 型 号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
气源压力 | 0.4-0.7MPa | |||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
GB12237 | GB12221 | / | GB9131 | GB13927 | ||

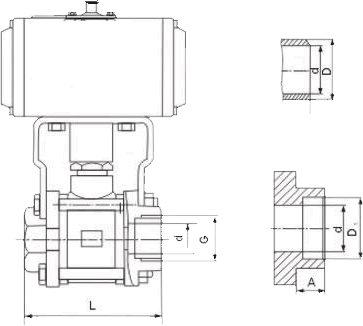

公称 | 尺 寸(mm) | 执 行 器 型 号 | |||||||||
三段式 | 对焊式 | 承插爆式 | |||||||||
G | L | d | L | d | D | L | d | D1 | A | 可选配DA/SR、QGSY、 | |
6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 | |
10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 | |
15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 | |
20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 | |
25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 | |
32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55～42.8 | 14.3 | |
40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65～48.9 | 15.89 | |
50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1～61.35 | 17.4 | |
65 | 2 | 186 | 64 | 193 | 64 | 78 | . | . | . | . | |
80 | 3 | 206 | 78 | 222 | 78 | 94 | . | . | . | . | |
100 | 4 | 240 | 98 | 273 | 98 | 124 | . | . | . | ||
