电动四通球阀Q946F-16P

更新时间:电动四通球阀Q946F-16P

已被浏览:

详细介绍

结构特点
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。
2、密封性能: 阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长: 阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE, 能达到良好的抗腐蚀性作用,延长了阀门使用寿命。

执行标准
1.设计和制造:GB/T12237989; APl608。
2.检验和试验:GB/T13927992; APl 598。
3.法兰连接:JB/T79]一2994; ASME/ANSI B165。

主要零件材料


阀体\阀盖

GB

WCB

ZGlCrl8Ni9Ti

ZGOCfl8Nil2M02Ti

ASTM

WCB

CF8

CF8M

球体

?GB

2Cfl3

1Cfl8Ni9Ti

0Cfl8Ni12M02Ti

ASTM

420

304

316

阀杆

GB

2Crl3

1Crl8Ni9Ti

0Crl8Ni12M02Ti

ASTM

420

304

316

阀座\密封面

GB

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

ASTM

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

填料

GB

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

ASTM

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

螺栓

GB

35

0Crl8Ni9

0Crl8Ni9

ASTM

A193B7

A320-B8

A320-B8

螺母

GB

45

0Cfl8Ni9

0Crl8Ni9

ASTM

A1942H

A194-8

A194-8

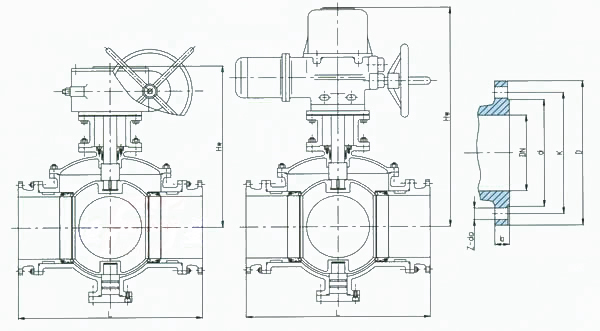

主要连接尺寸







公称压力
PN

公称通径
DN

尺 寸(mm)

L

L0

D

K

d

Y

b

z-do

Hw

Hd

1.6MPa

50

260

130

165

125

100


16

4-ф18

205

265

65

320

160

185

145

120


18

4-ф18

245

295

80

320

160

200

160

135


20

8-ф18

305

345

100

370

185

220

180

155


20

8-ф18

340

420

125

510

255

250

210

185


22

8-ф18

425

465

150

510

255

285

240

2'0


24

8-ф23

450

505

200

580

290

340

295

265


26

12-ф23

480

525

250

670

335

405

355

320


30

12-ф25

530

565

300

760

380

460

410

375


30

12-ф25

585

630

350

850

425

520

470

435


34

16-ф25

625

675

400

980

490

580

525

485


36

16-ф30

670

710

450

1080

540

640

585

545


40

20-ф30

705

770

500

1220

610

715

650

608


44

20-ф34

765

825

600

1360

680

840

770

718


48

20-ф41

840

945

700

1750

875

910

840

788


50

24-ф41

1050

1110

800

1850

925

1025

950

898


52

24-ф41

1125

1220

900

2050

1025

1125

1050

998


54

28-ф41

1260

1315

1000

2150

1075

1255

1170

1110


56

28-ф48

1325

1385

1200

2450

1225

1485

1390

1325


58

32-ф54

1395

1450

2.5MPa

50

260

130

165

125

100


20

4-ф18

205

265

65

320

160

185

145

120


22

8-ф18

245

295

80

320

160

200

160

135


22

8-ф18

305

345

100

370

185

230

190

160


24

8-ф23

340

420

125

510

255

270

220

188


28

8-ф25

405

465

150

510

255

300

250

218


30

8-ф25

450

505

200

580

290

360

310

278


34

12-ф25

480

525

250

670

335

425

370

332


36

12-ф30

530

565

300

760

380

485

430

390


40

16-ф30

585

630

350

850

425

555

490

448


44

16-ф34

625

675

400

980

490

620

550

505


48

16-ф34

670

710

450

1080

540

670

600

555


50

20-ф34

705

770

500

1220

610

730

660

610


52

20-ф41

765

825

600

1360

680

845

770

718


56

20-041

840

945

700

1750

875

960

875

815


60

24-ф48

1050

1110

800

1850

925

1085

990

930


64

24-ф48

1125

1220

900

2050

1025

1185

1090

1025


66

28-ф54

1260

1315

1000

2150

1075

1320

1210

1140


68

28-ф58

1325

1385

1200

2450

1225

1520

1420

1350


72

32-ф58

1395

1450
